TPYBoardv102+v202家庭无线温湿度检测

　　一、实验器件

　　1、TPYBoardv1021块

　　2、TPYBoardv2021块

　　3、Nokia5110LCD显示屏1块

　　4、DHT11温湿度传感器1个

　　5、microUSB数据线2根

　　6、面包板1块

　　7、杜邦线若干

　　二、实验步骤

　　1、TPYBoardv102连接DHT11，采集温湿度信息；

　　2、TPYBoardv102将采集到的温湿度信息显示在LCD5110上；

　　3、TPYBoardv102通过串口将温湿度信息发送给TPYBoardv202；

　　4、TPYBoardv202将串口的数据读取出来，同时传递到服务器上。

　　三、实验方法

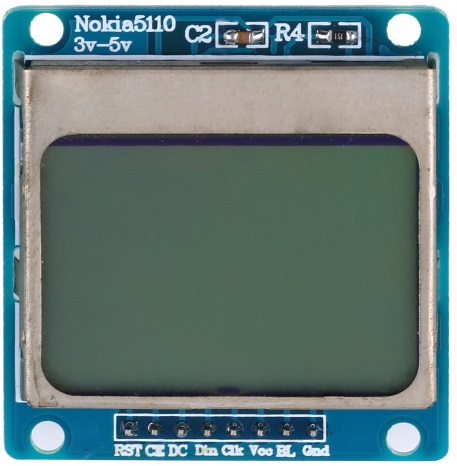

　　1、Nokia5110LCD显示屏说明

　　LCD5110是一款84x48的点阵LCD，可以显示4行汉字。采用串行接口与主处理器进行通信，支持多种串行通信协议（如AVR单片机的ＳＰI、MCS51的串口模式０等），传输速率高达4Mbps，可全速写入显示数据。

　　Nokia5110LCD共有8个引脚，不同的板子可能标注的英文略有不同，具体参照如下：

　　标注 功能

　　GND接地

　　BL背景灯

　　Vcc3.3V

　　CLK时钟信号

　　DIN数据流

　　DC当为0时表示命令状态，当为1时表示数据状态

　　CE使能端

　　RSTRESET

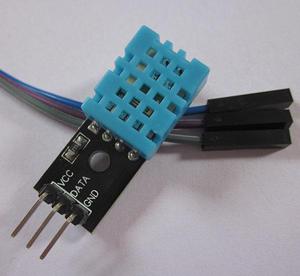

　　2、DHT11温湿度说明

　　DHT11是一款有已校准数字信号输出的温湿度传感器。精度湿度+-5%RH，温度+-2℃，量程湿度20-90%RH，温度0~50℃。

　　DHT11温湿度共有3个引脚，具体参照如下：

　　标注 功能

　　GND 接地

　　DATA 信号输入输出

　　Vcc 5V

　　四、接线方式

　　1、针脚对应图

　　DHT11和LCD5110的使用方法上面都介绍过了，接下来，就要动手和我们的TPYBoardv102接起来了。

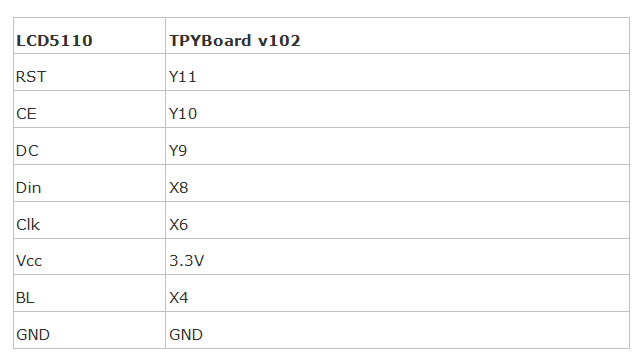

　　TPYBoardv102连接LCD5110

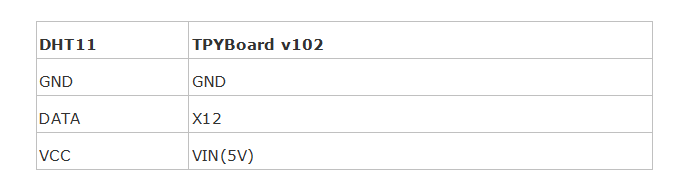

　　TPYBoardv102连接DHT11

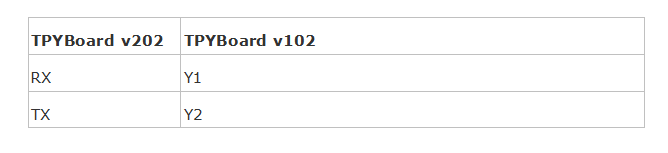

　　TPYBoardv102连接TPYBoardv202

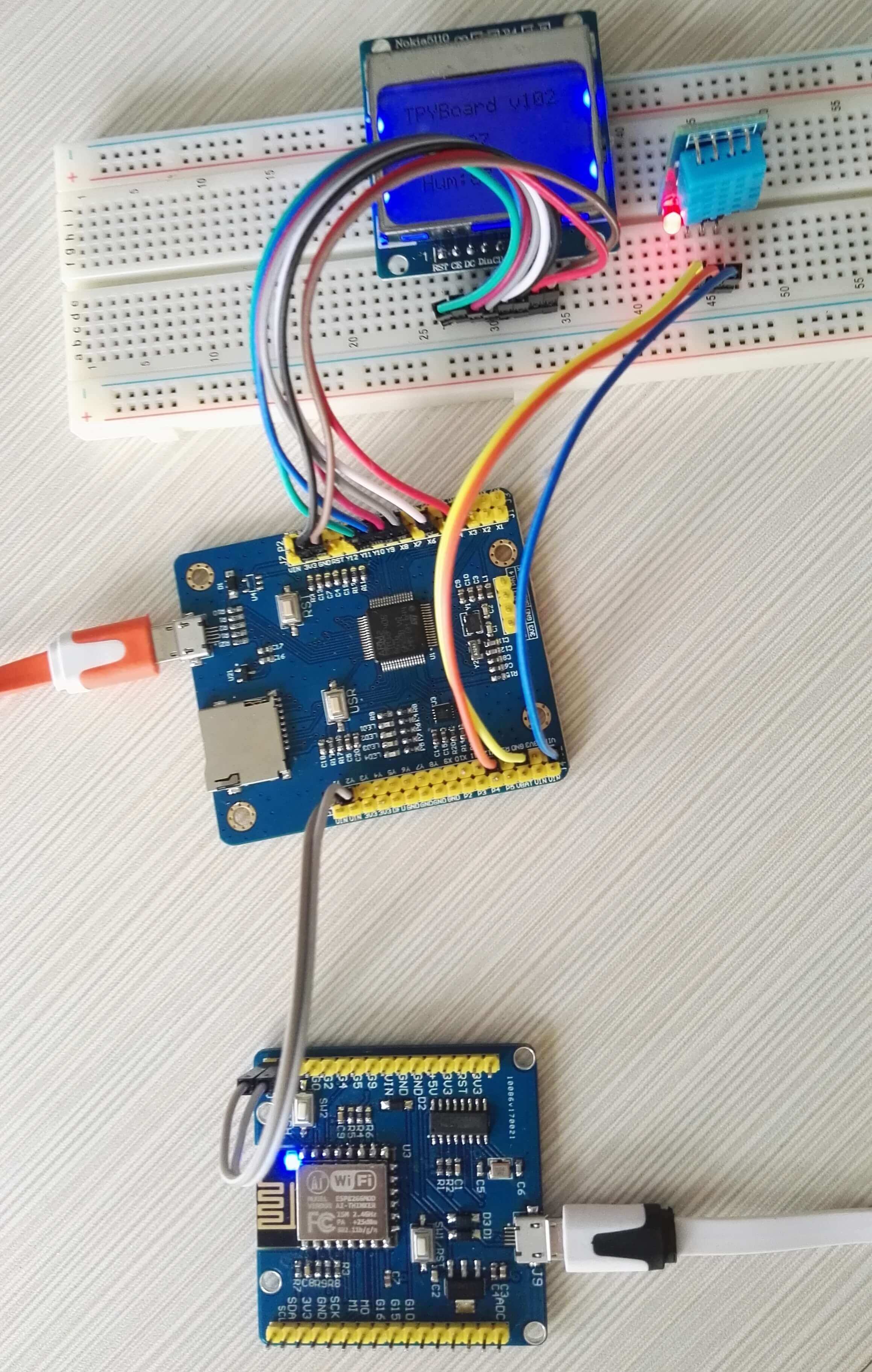

　　2、实物连接图

  四、源代码

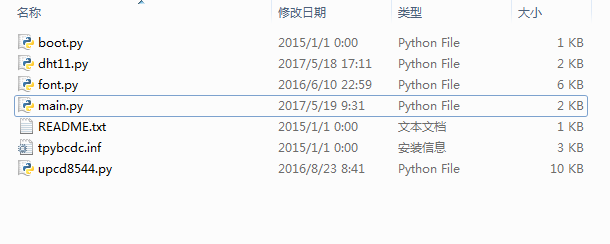

　　TPYBoardv102源代码

      TPYBoardv202源代码

　　只有1个main.py文件

　　服务器源码

　　SensorData.php文件 SensorTest.php文件

      *文件详见最下方压缩包*

　　五、效果图

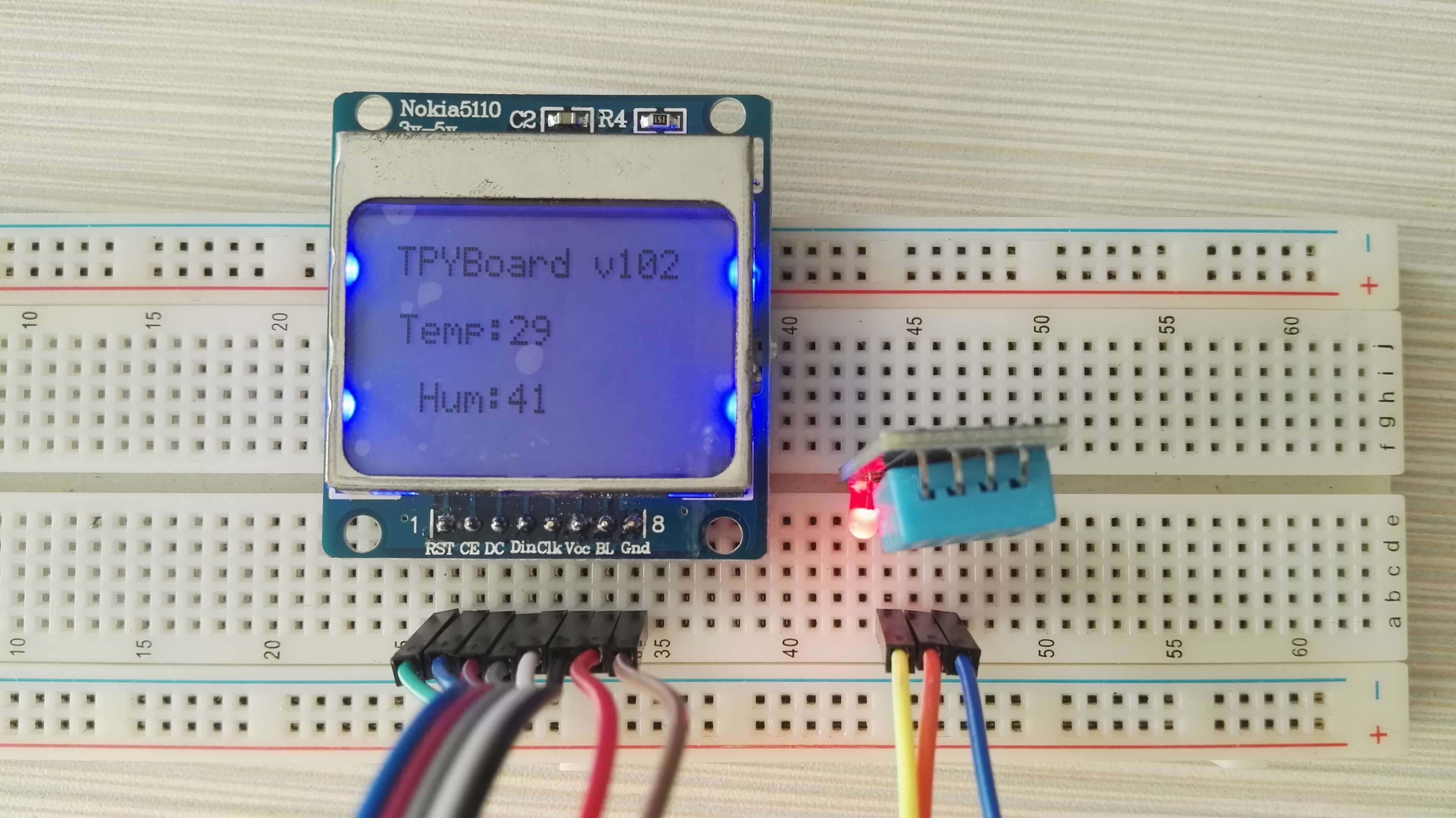

　　1、实物效果图

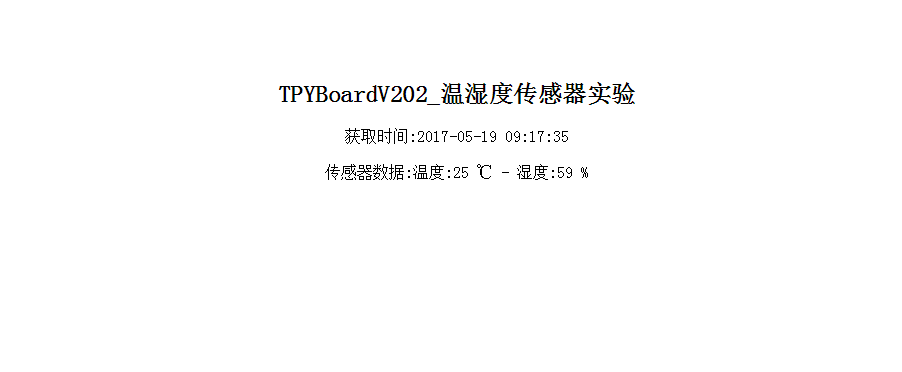

　　2、网页效果图

   完整代码下载:

TPYBoardV102+V202家庭无线温湿度监测DEMO.rar
