TPYBoard v102的GPIO使用方法
引脚介绍

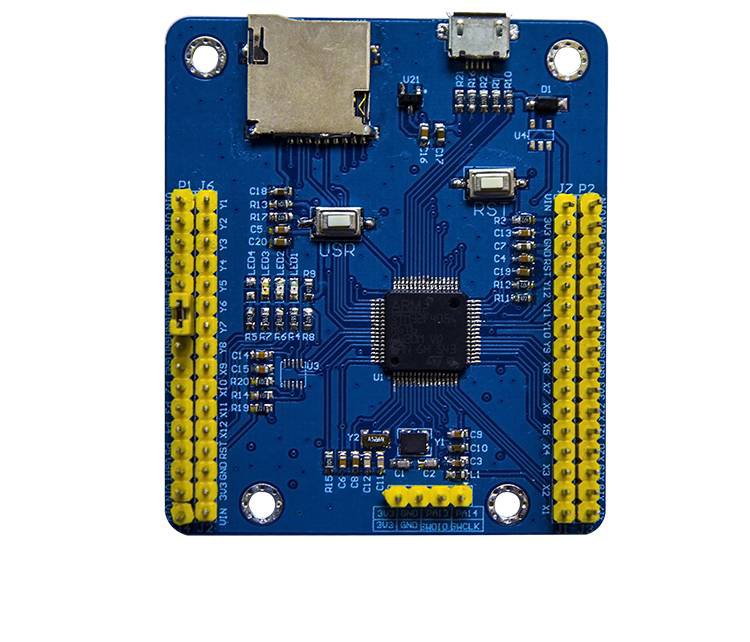

引脚是控制I / O引脚的基本对象。它可以设置引脚输入、输出等的方式或者获取和设置数字逻辑电平的。对于模拟控制引脚，请参见ADC类。TPYBoard一共有68根针脚，26个3.3V，VIN接口；30个通用IO口，包括2个SPI接口，2个CAN接口，2个I2C接口，5个USART接口，14个12bit ADC接口，2个DAC引脚，并且比官方PYBoard增加了SWD接口，更加完美。
TPYboard 所有的引脚都定义为pyb.Pin.board.Name：
y1 = pyb.Pin.board.Y1
in = pyb.Pin(pyb.Pin.board.Y1, pyb.Pin.IN)
也可以这样使用
y1 = pyb.Pin('Y1', pyb.Pin.OUT_PP)
定义GPIO: pyb.Pin(id)
LED1=Pin(Pin.cpu.A13, Pin.OUT_PP)
sw = Pin("X17")
sw = Pin('X17', Pin.IN, Pin.PULL_UP)
sw = Pin(Pin(Pin.cpu.B3, Pin.IN, Pin.PULL_UP)
TPYBoard引脚的CPU引脚可用作pyb.cpu.Name。对于CPU引脚，在TPYBoard上，pyb.Pin.board.X1并且 pyb.Pin.cpu.A0是相同的引脚。
同时也可以自己定义引脚名称
MyMapperDict = { 'LeftMotorDir' : pyb.Pin.cpu.C12 }
pyb.Pin.dict(MyMapperDict)
g = pyb.Pin("LeftMotorDir", pyb.Pin.OUT_OD)
可以映射GPIO
pin = pyb.Pin("LeftMotorDir")
甚至可以通过函数添加自己的映射功能
def MyMapper(pin_name):
if pin_name == "LeftMotorDir":
return pyb.Pin.cpu.A0
pyb.Pin.mapper(MyMapper)
基本用法
初始化引脚: Pin.init(mode, pull=Pin.PULL_NONE, af=-1)
Mode（引脚模式）可以是以下几种方式:
Ø Pin.IN - 输入
Ø Pin.OUT_PP - 推挽输出(push-pull)
Ø Pin.OUT_OD - 开漏输出(open-drain)
Ø Pin.AF_PP - 第二功能，推挽模式
Ø Pin.AF_OD - 第二功能，开漏模式
Ø Pin.ANALOG - 模拟功能
pull
Pin.PULL_NONE - 无上拉下拉
Pin.PULL_UP - 上拉
Pin.PULL_DOWN - 下拉
当模式为Pin.AF_PP或Pin.AF_OD，AF可以是与引脚相关的备用功能之一的索引或名称
Pin.value([ value ] )
获取或设置引脚的数字逻辑电平：
没有参数，根据引脚的逻辑电平返回0或1。
设定value值，value如果转换为True，则引脚设置为高电平，否则设置为低电平。
Pin.af_list()
返回引脚可用的备用函数数组
Pin.af_list(pyb.Pin.board.X1)
Pin.af_list(LED)
Pin.name()
获取引脚名称返回当前配置的引脚模式。返回的整数将匹配init函数的mode参数的允许常量之一:Pin.mode()
获取/设置debug状态：Pin.debug(state)
Pin.debug(True)
Pin.dict(dict)
获取/设置GPIO映射
MyMapperDict = { 'LeftMotorDir' : pyb.Pin.cpu.C12 }
pyb.Pin.dict(MyMapperDict)
Pin.mapper(func)
获取/设置Pin映射
Pin.__str__()
返回描述针对象的字符串
Pin.af()
返回当前配置的引脚交替功能。返回的整数将匹配init函数的af参数的允许常量之一
Pin.gpio()
返回与该引脚相关联的GPIO块的基址
Pin.mode()
返回当前配置的引脚模式。返回的整数将匹配init函数的mode参数的允许常量之一
Pin.names()
返回此引脚的cpu和板名称
Pin.pin()
获取引脚号
Pin.port()
获取pin端口
Pin.pull（）
返回当前配置的引脚拉。返回的整数将匹配init函数的拉参数的允许常量之一。
常量
Pin.AF_OD
使用开漏驱动器将引脚初始化为交替功能模式
Pin.AF_PP
使用推挽式驱动将引脚初始化为交替功能模式
Pin.ANALOG
将引脚初始化为模拟模式
Pin.IN
将引脚初始化为输入模式
Pin.OUT_OD
使用开漏驱动器将引脚初始化为输出模式
Pin.OUT_PP
通过推挽式驱动将引脚初始化为输出模式
Pin.PULL_DOWN
使能引脚上的下拉电阻
Pin.PULL_NONE
不要使能引脚上的任何上拉或下拉电阻
Pin.PULL_UP
使能引脚上的上拉电阻
