TPYBoard开发板ADC数模转换一: 初识ADC使用

　　1. 前言

　　ADC，Analog-to-DigitalConverter的缩写，指模/数转换器或者模数转换器[1]。是指将连续变化的模拟信号转换为离散的数字信号的器件。真实世界的模拟信号，例如温度、压力、声音或者图像等，需要转换成更容易储存、处理和发射的数字形式。

　　与之相对应的DAC，Digital-to-AnalogConverter，它是ADC模数转换的逆向过程。

　　ADC在单片机开发过程中使用广泛，多样该文为ADC系列文章第一篇初识ADC在TPYBoard中的应用

　　2. TPYBoard对于ADC的支持

　　TPYBoard带有12个ADC引脚，分别为：

　　X11，X12，Y11，Y12，X1，X2，X3，X4，X5，X6，X7，X8。

　　使用STM32芯片ADC采用精度16位可以完全支持一般要求的ADC使用

　　ADC输出数据为0-4095为数字模拟信号可通过计算来还原各种数据

　　3. 所需器材

　　TPYBoard10X一块

　　数据线一条

　　串口调试工具(若无可从此下载http://tpyboard.com/download/tool/3.html)

　　4. 效果展示

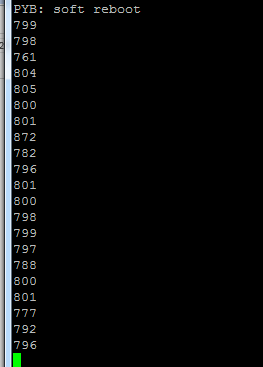

　　图一：使用Y11ADC脚获取输出数据为800左右(图为使用Putty进行串口数据打印获得)

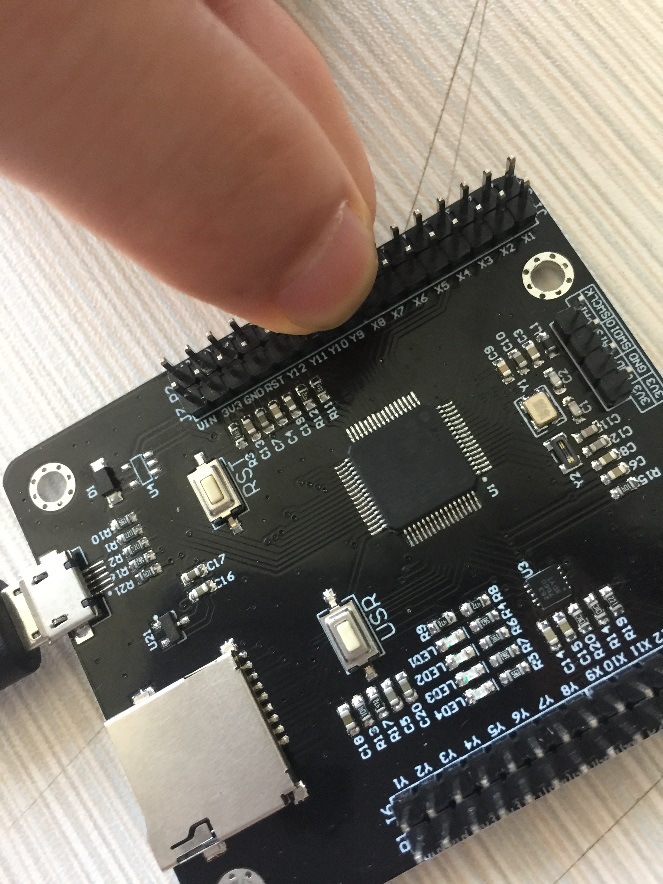

　　图二：用手指按压Y11引脚并放开(效果如图三)

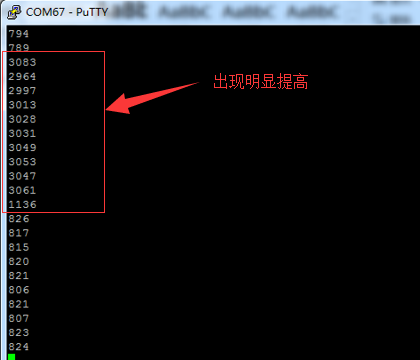

　　图三:

　　5. 代码

# main.py -- put your code here!

import pyb

adc = pyb.ADC(pyb.Pin('Y11'))

while True:

     pyb.delay(1000)

     val = adc.read()

         print (val)
